УПЛОТНЕНИЕ ШТОКА ТИПА K33

Описание

Уплотнение штока типа K33 представляет собой высокоэффективное решение с динамической кромкой, где внутренняя кромка короче наружной. Эта конструкция обеспечивает оптимальную герметизацию в условиях значительных отклонений штока и высоких рабочих давлениях. Модификация с дополнительной кромкой улучшает защиту от загрязнений и способствует повышению герметичности, что особенно важно в динамических системах. Изготовлено из морозостойкого полиуретана с твердостью 93 ± 2 по шкале Шора A, уплотнение обладает следующими ключевыми характеристиками:

• Эластичность: Обеспечивает надежную и плотную посадку, что значительно упрощает процесс монтажа и снижает риск утечек.
• Низкая деформация: Эффективно компенсирует радиальные колебания, что позволяет поддерживать стабильную работу в условиях динамических нагрузок.
• Износостойкость: Высокая стойкость к механическому износу увеличивает срок службы уплотнения, что снижает затраты на обслуживание и замену.
• Снижение прилипания: Специальная конструкция удерживает масло между кромками, минимизируя трение и проскальзывание, что особенно важно в гидравлических системах.
• Улучшенная герметичность: Конструкция уплотнения предотвращает попадание внешних загрязнений, что критично для надежности работы оборудования.
• Защита от усадки: Сохраняет свои свойства при низких температурах, что делает его подходящим для работы в условиях холодного климата.
• Стабилизация: Функционирует как стабилизатор, обеспечивая равномерное распределение нагрузки и уменьшение вибраций.

Ассиметричная форма профиля гарантирует надежную герметичность как в статических, так и в динамических режимах работы, что делает уплотнение K33 универсальным решением для различных гидравлических систем.

Технические данные

• Рабочее давление: Уплотнение K33 эффективно функционирует при давлениях до 400 бар, что позволяет использовать его в высоконагруженных гидравлических системах.
• Температурный диапазон: Работает в диапазоне температур от -35 °C до +100 °C, с кратковременным повышением до 110 °C, что расширяет область применения в условиях температурных колебаний.
• Скорость: Допускает рабочую скорость до 0,5 м/с, что делает его подходящим для динамических приложений.
• Совместимость: Уплотнение совместимо с минеральными гидравлическими жидкостями, что обеспечивает его универсальность в различных системах.

Эти технические характеристики подчеркивают надежность и универсальность уплотнения K33, делая его отличным выбором для применения в гидравлических узлах.

Материал

Уплотнение изготовлено из полиуретана, который отличается высоким модулем упругости и низкой остаточной деформацией при сжатии. Эти свойства обеспечивают долговечность и надежность уплотнительного решения в условиях длительных механических нагрузок. Полиуретан также демонстрирует высокую стойкость к истиранию, что делает его идеальным для эксплуатации в условиях интенсивного использования. Твердость 93 ± 2 по шкале Шора A обеспечивает оптимальное сочетание жесткости и эластичности, что критично для стабильной работы уплотнений при различных уровнях давления и температурных режимах. Эти характеристики делают полиуретан превосходным выбором для создания эффективных и надежных уплотнительных систем в гидравлических узлах, обеспечивая долговечность и безопасность работы оборудования.

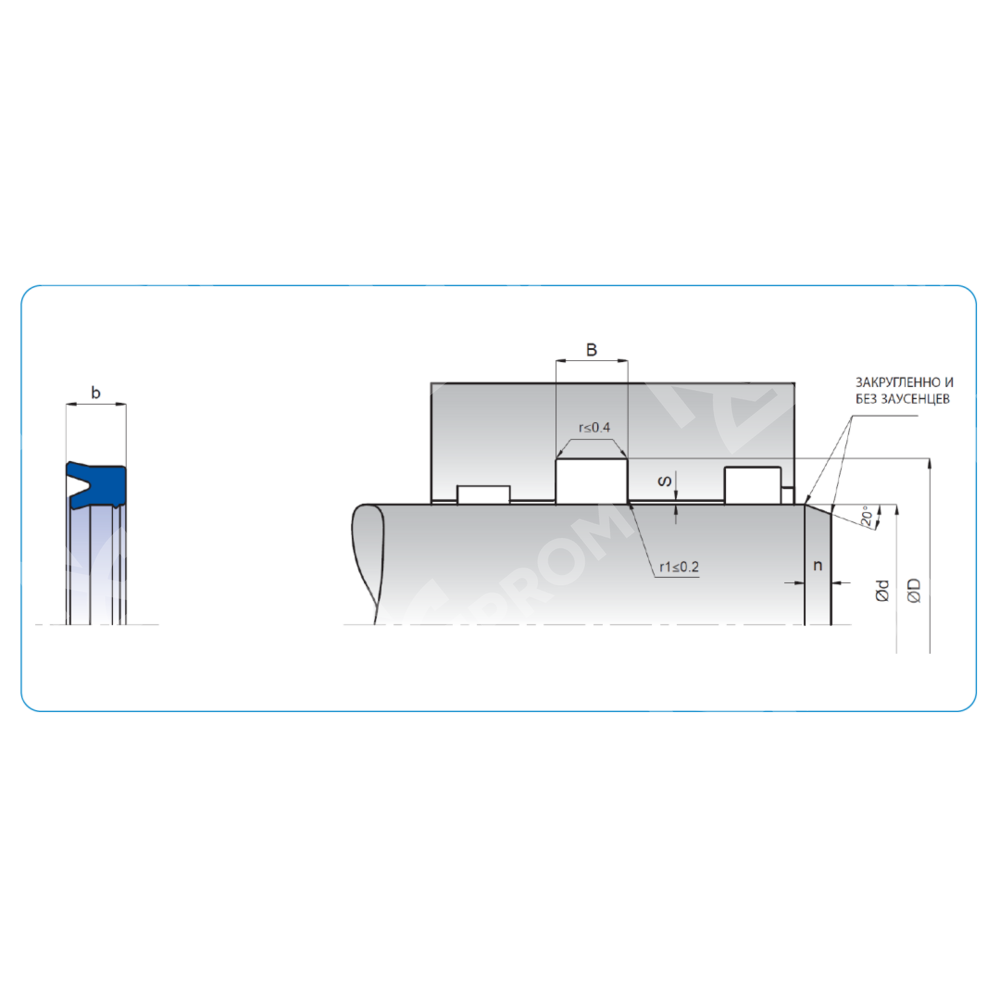

Процесс установки

Этап 1: Подготовка

Перед началом сборки уплотнения важно тщательно подготовить все необходимые инструменты и материалы. Убедитесь, что рабочая поверхность чиста и свободна от посторонних предметов, которые могут повредить уплотнение.

Этап 2: Удаление заусенцев

Внимательно осмотрите корпус и шток на предмет наличия заусенцев и острых кромок. Эти мелкие, но потенциально опасные дефекты могут стать причиной повреждения уплотнения и утечек. Удалите все заусенцы с помощью подходящего инструмента, чтобы обеспечить гладкость поверхности.

Этап 3: Смазка уплотнения

Перед установкой уплотнения произведите его тщательную смазку. Подберите качественную смазку, которая облегчит процесс установки и снизит трение. Это не только упростит ввод стержня в корпус, но и поможет равномерно распределить нагрузку по поверхности уплотнения.

Этап 4: Установка уплотнения

Аккуратно установите смазанное уплотнение на место. Убедитесь, что оно правильно расположено и не перекошено. Важно следить за тем, чтобы уплотнение не подвергалось чрезмерному давлению или напряжению в процессе установки.

Этап 5: Проверка

После завершения установки проведите тщательную проверку. Убедитесь, что уплотнение надежно зафиксировано и нет видимых повреждений. Рекомендуется также провести опрессовку цилиндра, чтобы проверить его на максимальное давление и гарантировать отсутствие утечек. Это позволит удостовериться в надежности и безопасности работы системы.
